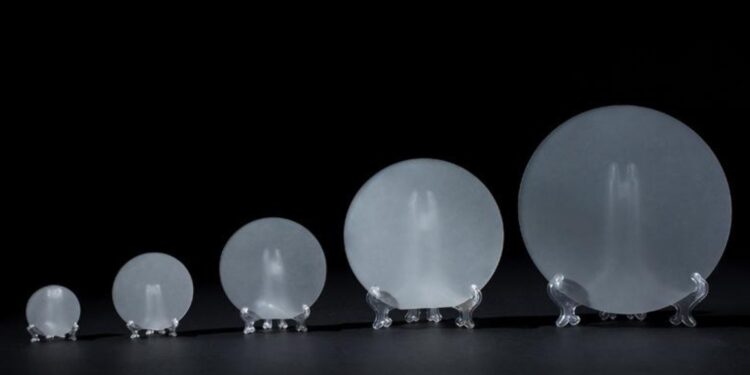

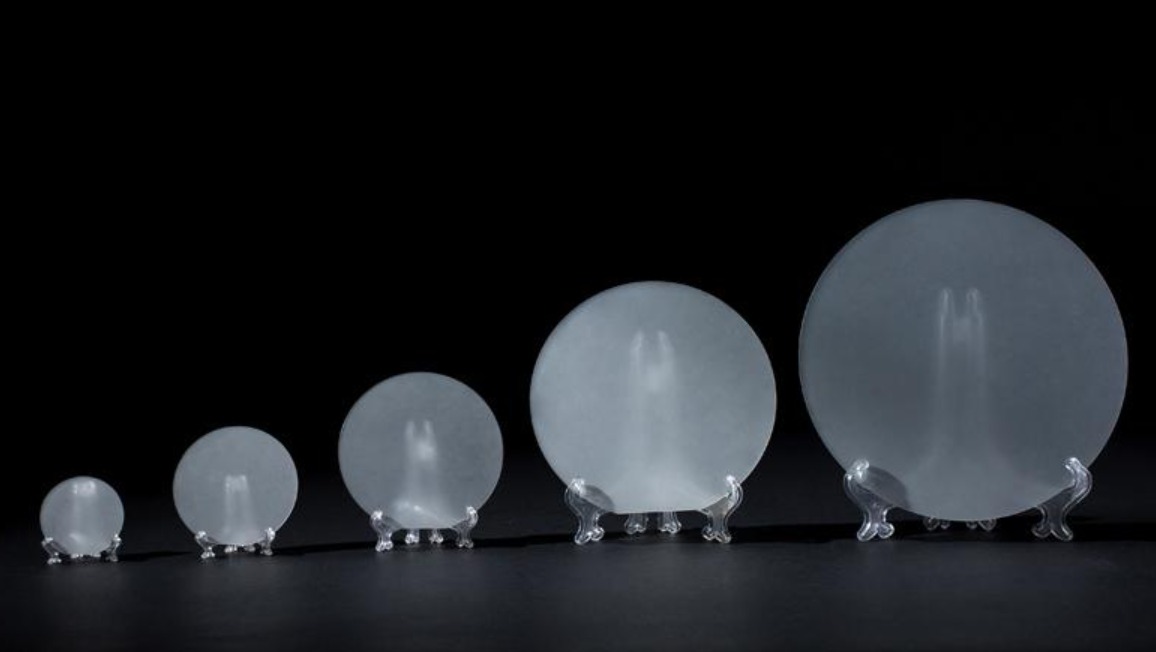

Stanford Advanced Materials (SAM) hat sein Saphirwafer-Portfolio um Substrate mit 5N-Reinheit (99,999 %) und Epi-Ready-Qualität in Durchmessern bis zu 8 Zoll erweitert. Die Wafer sind für die GaN-Epitaxie, LED-, optoelektronische und fortschrittliche Halbleiter-F&E-Anwendungen konzipiert und in verschiedenen Kristallorientierungen, Polierkonfigurationen und anpassbaren Dicken erhältlich.
Stanford Advanced Materials (SAM) hat sein Saphirwafer-Portfolio um Substrate mit 5N-Reinheit (99,999 %) und Epi-Ready-Qualität in Durchmessern bis zu 8 Zoll erweitert. Die Wafer sind für die GaN-Epitaxie, LED-, optoelektronische und fortschrittliche Halbleiter-F&E-Anwendungen konzipiert und in verschiedenen Kristallorientierungen, Polierkonfigurationen und anpassbaren Dicken erhältlich.
Adressierung technischer Herausforderungen: Thermische Fehlanpassung und Defektraten bei großformatigen Saphirsubstraten
Mit der zunehmenden Verlagerung der Hersteller zu größeren Substratformaten gewinnen Wafer-Ebenheit, Oberflächenqualität, Kristallorientierung und Konsistenz für die Prozesskontrolle in der Epitaxie zunehmend an Bedeutung.
Saphirwafer sind ein Kernsubstratmaterial für LEDs, Optoelektronik und Leistungshalbleiter. Da Mini-LEDs, Micro-LEDs und nächste Generationen von Leistungsbauelementen größere Wafer-Durchmesser erfordern, vollzieht die Industrie den Übergang von 2- und 4-Zoll- auf 6- und sogar 8-Zoll-Formate.
Doch die Vergrößerung bringt ernsthafte technische Herausforderungen mit sich. Untersuchungen zeigen, dass aufgrund der Fehlanpassung der thermischen Ausdehnungskoeffizienten zwischen Saphir und Galliumnitrid (GaN) größere Saphirwafer ein deutlich höheres Risiko für Verbiegungen und Rissbildung aufweisen. Mit zunehmendem Saphirwafer-Durchmesser wird die Kontrolle von Biegung, Wölbung, Gesamtdickenschwankung und Oberflächenqualität anspruchsvoller. Bei der GaN-Epitaxie kann die Fehlanpassung des Gitters und der thermischen Ausdehnung zwischen GaN und Saphir ebenfalls zu Eigenspannungen in der Epitaxiestruktur beitragen.
Für Forschungseinrichtungen und Hersteller hochzuverlässiger Bauelemente wird ein Saphirwafer benötigt, der hohe Reinheit, niedrige Defektdichte, präzise Kristallgitterorientierung und Individualisierungsoptionen bietet – und gleichzeitig hilft, die Ausbeutefallen der Massenproduktion zu vermeiden.
Hochreine Saphirwafer für anspruchsvolle Anwendungen
Stanford Advanced Materials bietet Saphirwafer mit einer Reinheit von bis zu 99,999 % an, die den strengsten Anforderungen der Halbleiterfertigung gerecht werden.
Hervorragende Mohs-Härte 9 für raue Halbleiterumgebungen
Saphir erreicht auf der Mohs-Skala den Wert 9 – direkt hinter Diamant. Dies verleiht ihm eine außergewöhnliche Kratzfestigkeit und langfristige Haltbarkeit, sodass die Oberflächenintegrität selbst in aggressiven Prozessumgebungen erhalten bleibt. Dies macht Saphir nicht nur zu einem idealen LED-Substrat, sondern auch zu einer soliden Wahl für Präzisionsmechanikteile und Vakuumanlagen.
Hohe thermische und formliche Stabilität
Saphir vereint Hochtemperaturbeständigkeit mit guter Formstabilität und elektrischer Isolierung, was ihn für anspruchsvolle Epitaxie- und Halbleiterprozessumgebungen geeignet macht.
Breite optische Transmission (0,2–4 µm) und hohe dielektrische Festigkeit
Saphir bietet hervorragende Transmission vom UV- bis in den Infrarotbereich (0,2–4 µm), und seine große Bandlücke macht ihn zu einem hervorragenden elektrischen Isolator. Diese Kombination aus optischer Transparenz und elektrischer Isolierung verleiht ihm einen einzigartigen Wert in der Optoelektronik und Sensorik.
Chemische Trägheit gegenüber Ätz- und Plasmareinigungsprozessen
Saphir weist eine hohe chemische Stabilität gegenüber vielen in der Halbleiter- und Laborumgebung verwendeten Prozesschemikalien auf. Seine chemische Beständigkeit trägt dazu bei, die Substratintegrität zu erhalten und Kontaminationsrisiken während geeigneter Prozessschritte zu reduzieren.
Anpassbare Kristallorientierungen (C-, A-, R-, M-Ebenen) und Epi-Ready-Spezifikationen
Saphirwafer sind anisotrop – verschiedene Kristallorientierungen führen zu unterschiedlichen optischen, mechanischen und elektrischen Eigenschaften. Stanford Advanced Materials bietet in der Regel eine Reihe von Standardorientierungen an, darunter C-Ebene (0001), A-Ebene (11–20), R-Ebene (1–102) und M-Ebene (10–10). C-Ebenen-Saphirwafer sind die erste Wahl für die GaN-basierte LED- und Leistungsbauelement-Epitaxie, während die R-Ebene häufig für spezielle Anwendungen wie Silicon-on-Sapphire (SOS)-Wafer verwendet wird.
Was die Größen betrifft, decken wir Durchmesser von 1 Zoll bis 8 Zoll ab, wobei die Dicke von 0,35 mm bis 1 mm anpassbar ist. Für die GaN-Epitaxie und ähnliche Anwendungen stehen einseitig oder beidseitig polierte (DSP) Saphirwafer zur Verfügung, mit Oberflächenrauigkeiten bis zu Ra ≤ 5 Å, die Epi-Ready-Standards erfüllen.
Stanford Advanced Materials (SAM) ist ein globaler Lieferant von hochreinen Materialien und bietet eine breite Palette kristalliner Substrate an, darunter Saphirwafer für die Halbleiter-, Optoelektronik-, Optik- und wissenschaftliche Forschungsgemeinschaft. Mit einem breiten Kundenstamm werden SAMs Saphirwafer nicht nur in der LED- und Leistungsbauelemente-Entwicklung eingesetzt, sondern auch in der Konsumelektronik und der Luft- und Raumfahrt.
